Augmented Reality (AR) Overlay Stage

Ask players to scan a specified object using their device's camera and overlay an image onto the scanned object.

En este tipo de fase se activa la cámara del dispositivo para que el jugador busque una determinada imagen u objeto. Cuando se detecta, se superpone ella una imagen configurable durante un tiempo. Superado ese tiempo la fase se considera superada y se pasa a la siguiente de la aventura.

• Trackable image to look for: imagen real que el jugador debería encontrar y sobre la que se superpone otra.
• Physical width of the trackable, in meters: ancho, en metros, de la imagen anterior en el mundo físico. No es necesario que sea completamente exacto. Es una sugerencia al sistema de realidad aumentada para mejorar su funcionamiento.
• Hint to help the player find the trackable: pista textual mostrada al jugador en la pantalla como indicación de lo que tiene que buscar en el mundo físico.
• Image to use as overlay for the trackable: imagen que se superpone sobre la original del mundo físico en la cámara del dispositivo.

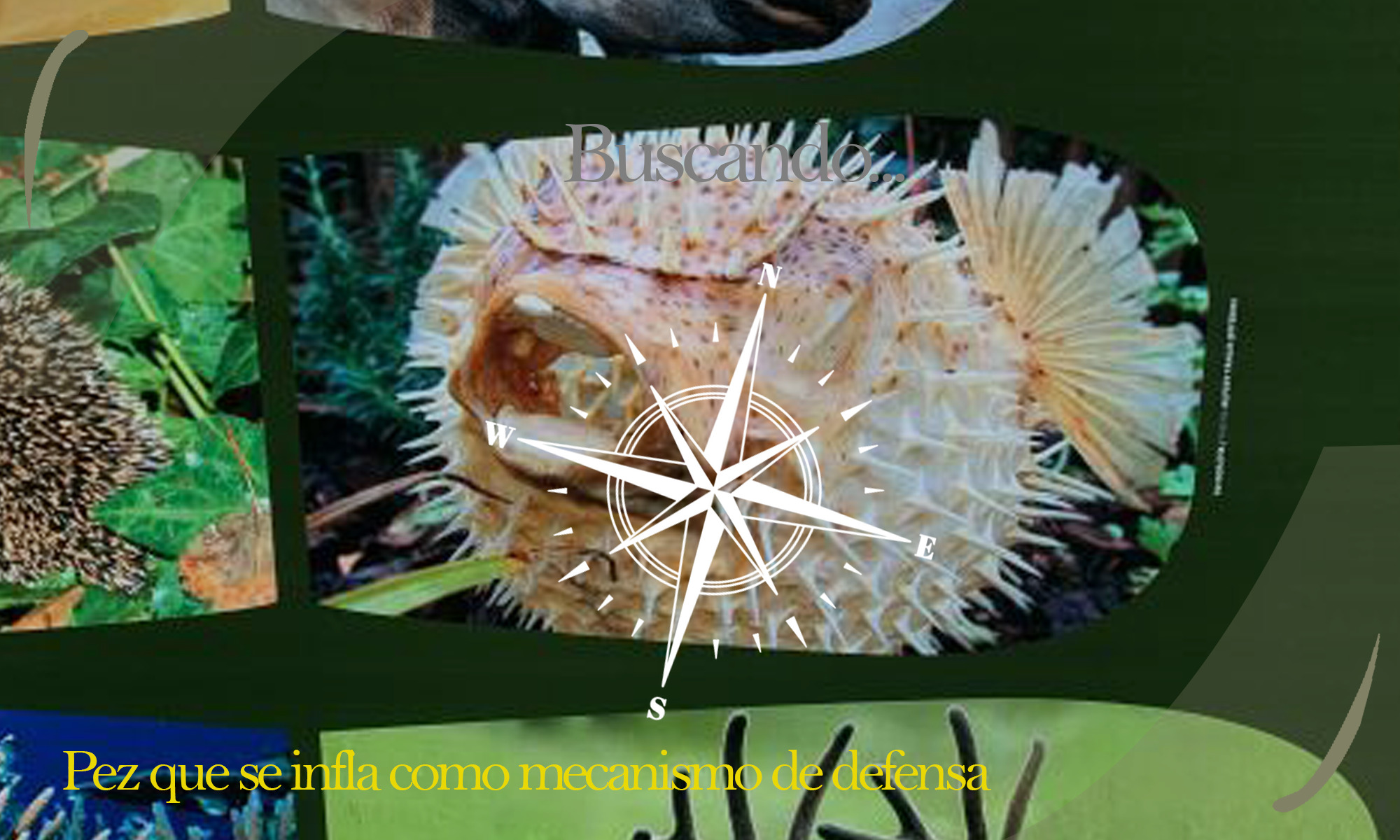

La imagen siguiente muestra la ejecución de esta fase cuando el dispositivo no ha detectado aún la imagen del mundo real que se está buscando. En la parte inferior se muestra la pista textual indicada en la configuración, “Pez que se infla como mecanismo de defensa”.

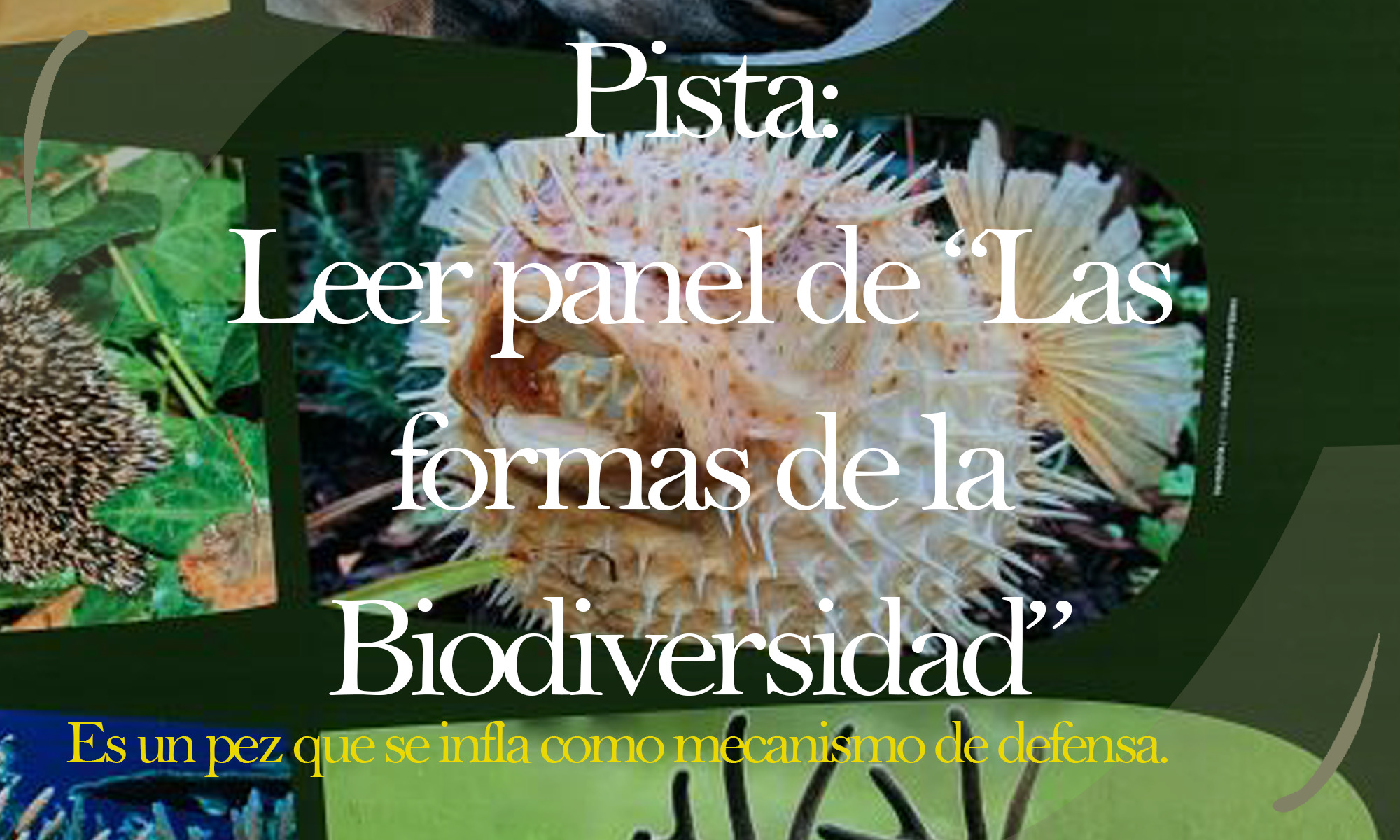

Cuando se detecta la imagen buscada, se superpone encima la proporcionada como overlay. En el ejemplo la imagen es en realidad una imagen con texto escrito (Pista: Leer panel de “Las formas de la biodiversidad”).

Se recomienda utilizar esta fase inmediatamente después de una fase de tipo AR scan con la misma imagen a buscar. Desde el punto de vista de la experiencia del usuario, no notará que son dos fases diferentes:

• Durante la fase AR scan la aplicación mostrará feedback indicando el “estado de búsqueda”, con una pista indicando lo que debe buscar.
• En cuanto se encuentre la imagen, se dará al usuario una indicación de que se ha encontrado y la fase AR scan terminará.
• Inmediatamente después, sin apreciación del usuario, se saltará a esta fase. Dado que la imagen que se está buscando está visible en la cámara, se superpondrá inmediatamente el overlay encima, y se quitará la pista. Empezará el conteo del tiempo y cuando termine se pasará a la fase siguiente.

Si el jugador mueve el móvil y deja de verse la imagen buscada, la pista textual configurada en esta fase (que puede ser distinta a la del AR scan) se mostrará. Se recomienda proporcionar al usuario una frase del tipo “¡Vuelve a apuntar al pez globo!”.

Las imágenes usadas como overlay no tienen por qué ser textos. Se pueden conseguir efectos interesantes si se utiliza la misma imagen que la original del mundo físico manipulada de alguna forma. Por ejemplo, se le puede aplicar un filtro de rayos X y mostrar lo que podría interpretarse como un texto oculto, o poner la misma imagen superponiendo una parte falsa (por ejemplo añadir barba a un personaje de un cuadro).
